Single side(extrusion casting film) lamination machine

Date:2019/3/20 11:20:56 / Read: / Source:本站

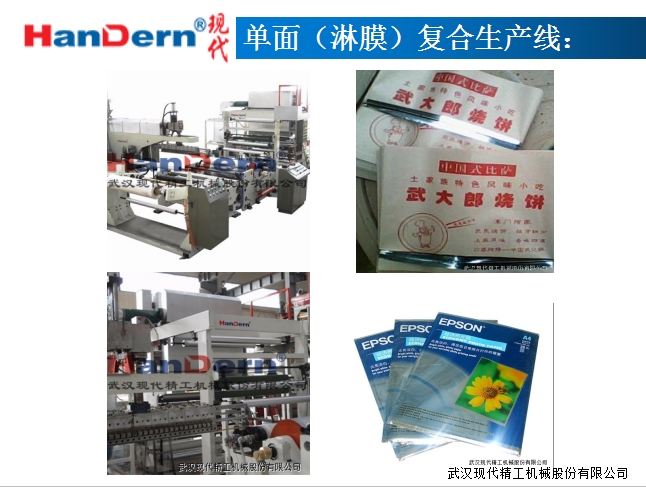

Single side(extrusion casting film) lamination machine

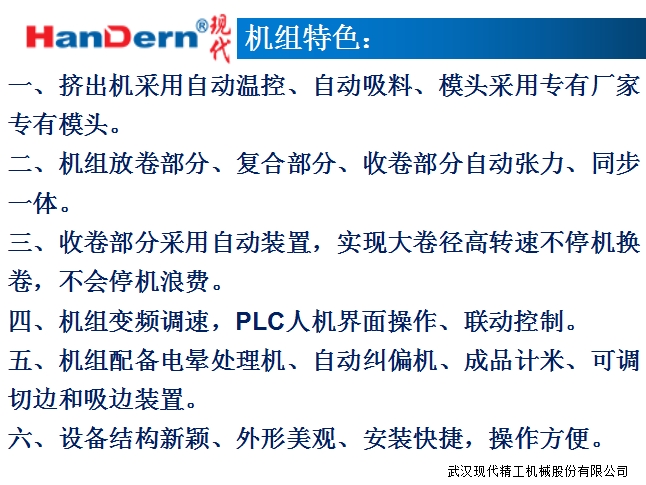

Machine features:

Extruder automatic temperature control,auto-loading,die use the high precision die from the professional supplier

Unwinding,lamination,winding units auto-tension synchronization controlled

Winding unit use automatic device with big diameter roller and change rollers with high speed without stop the machine,not waste material.

Machine  frequency control of motor speed,PLC HMI operate,linkage controlled
Machine equipment with corona treater,automatic correction unit, length counting unit, adjustable edge trimming device, and edge material suction device
The machine with newest structure ,beautiful appearance, easy and fast installation and easy operation.


TECHNIQUE PARAMETER:

Machine size

 950mm

1150mm

1350mm

1750mm

1950mm

Working width(max.)

800mm

1000mm

1200mm

1650mm

1800mm

Extruder motor power

30KW

30KW

37 KW

37 KW

45 KW

Extruder screw diameter

Ø 80

Ø 90

Ø 90

Ø 90

Ø 100

Extrusion capacity(max.)

160kg/h

180kg/h

220kg/h

240kg/h

260kg/h

Resin material

  LDPE,LDPP,etc lamination grade resins

Basic material

Paper(35-350g/m2),non-woven fabric,woven fabric,aluminum foil

Machine speed

80-120 m/min

Coating thickness

0.012mm-0.05mm

Winding,unwinding diameter

Ø 1200mm- Ø 1500mm(Friction winding)

Assistance unwinding diameter

Ø 300mm---Ø 450mm

Tension ,inverter

Automatic tension control,digital vector control inverter

Electric control

PLC controller,HMI operate

Installation size

(LxWxH)

11000mm × 7000-9000mm × 3000mm













100#Single side(extrusion casting film) lamination machine

200#Single side(extrusion casting film) lamination machine

300#Single side(extrusion casting film) lamination machine
400#Single side(extrusion casting film) lamination machine
500#Single side(extrusion casting film) lamination machine
600#Single side(extrusion casting film) lamination machine

700#Single side(extrusion casting film) lamination machine
